Подключение УПАТС через интерфейс PRI с использованием Trunk Group

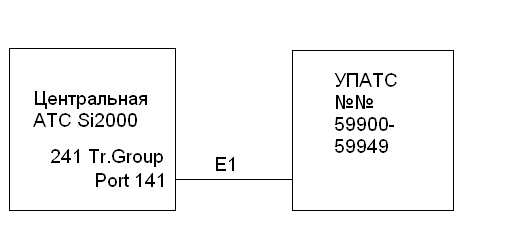

Подключение PRI с использованием Trunk Group является, на мой взгляд, самым практичным способом подключения УПАТС через данный вид интерфейса. При этом отсутствуют проблемы с детализацией биллинга (как в случае PRI без DDI), а также можно выделять не полный 30- канальный поток, а часть каналов, либо же, наоборот, без проблем выделять несколько 30- канальных потоков. И при всем этом данный способ является гораздо более простым в реализации, чем PRI с DDI и DN Range, так как очень схож с хорошо знакомой всем маршрутизацией по ВСК.

Итак, начнём:

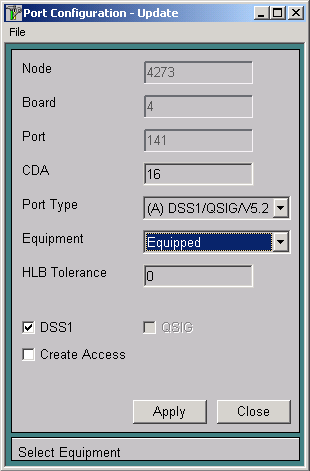

1. Включаем и выставляем параметры порта (Greate Access в данном случае не активируем):

CMG- Global- HW Configuratoin- Port- Global

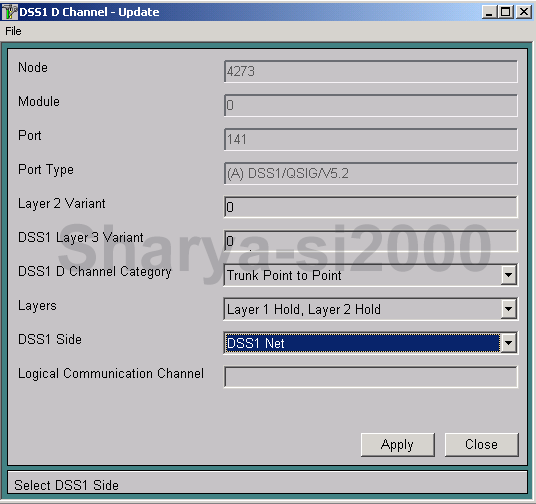

2. Описываем D- канал:

CMG- Signalling- ISDN- DSS1 D Channel

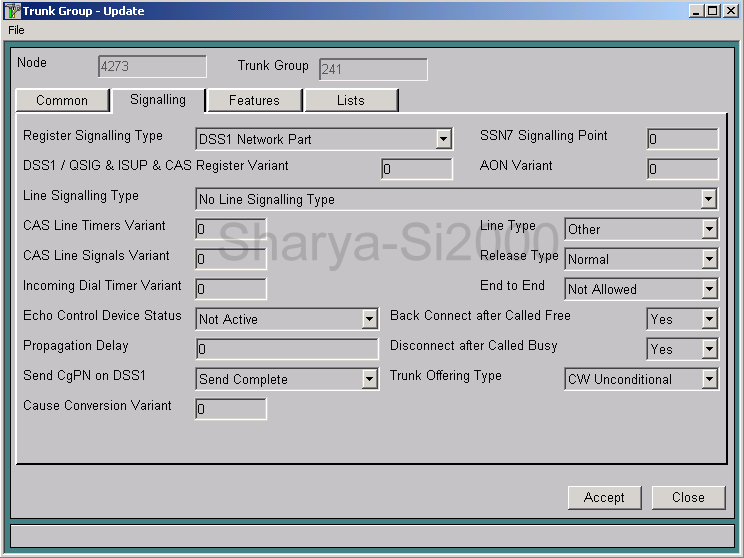

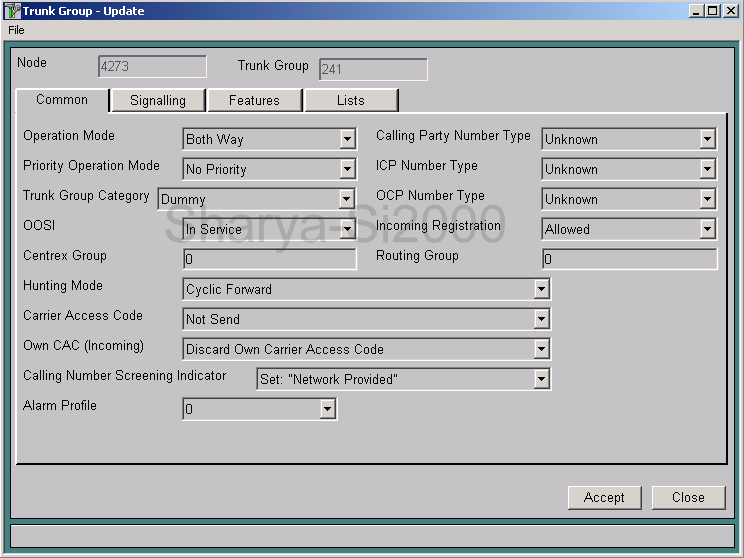

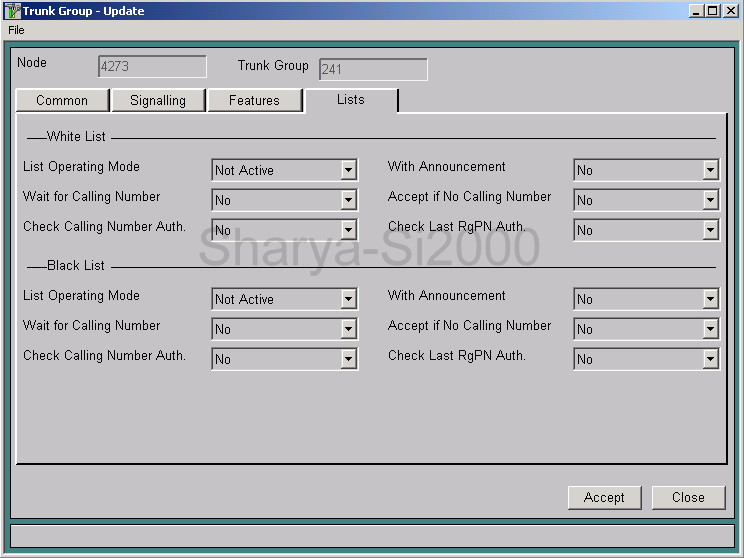

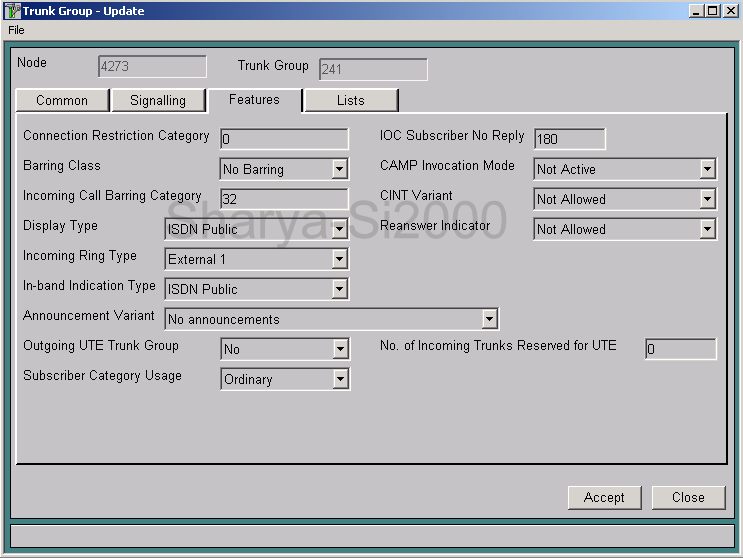

3. Создаем группу соединительных линий - Trunk Group:

CMG- Routing- Trunk Group- Global

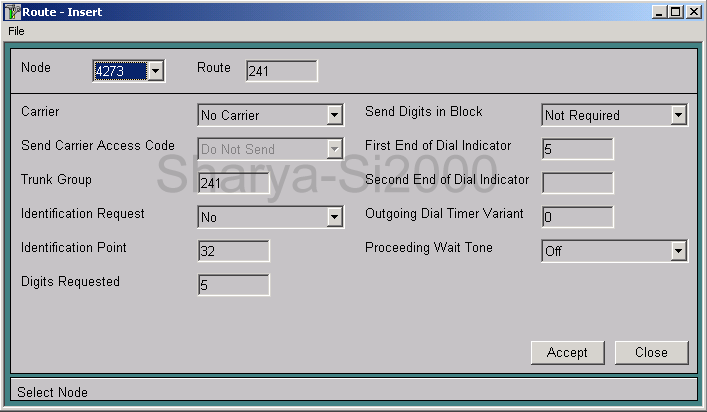

4. Создаем маршрут Route:

CMG- Routing- Route- Global

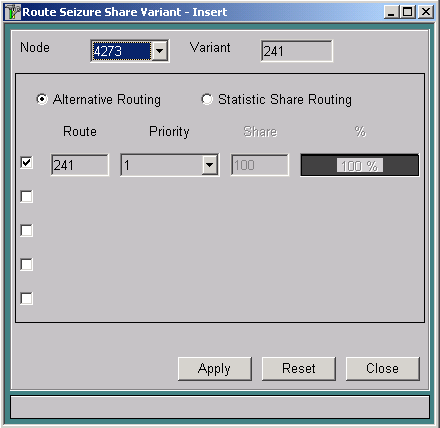

5. Создаем вариант набора маршрутов -RSV:

CMG- Routing- Route Seizure Share- Variant

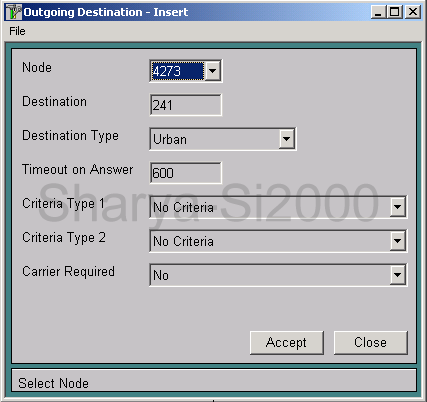

6. Создаем исходящую дистинацию:

CMG- Routing- Destination- Outgoing

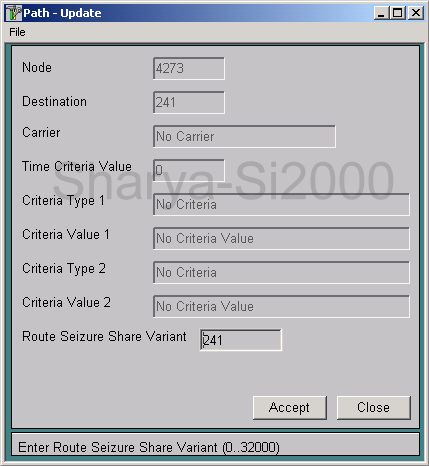

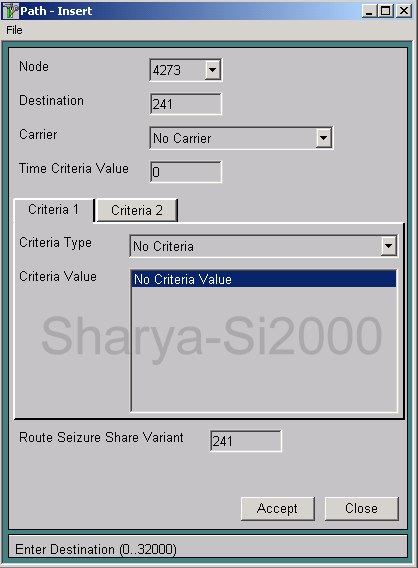

7. Связываем дестинацию и маршрут:

CMG- Routing- Path

Результат операции -

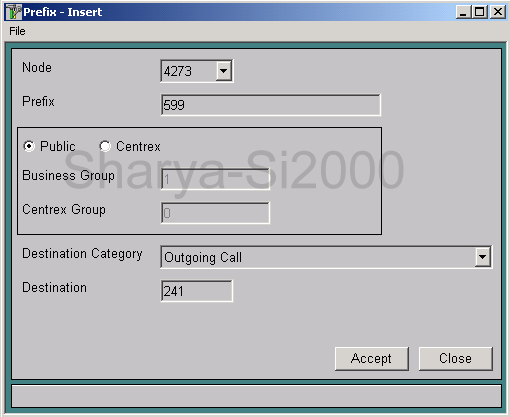

8. Создаем префикс выхода на дестинацию:

CMG- Routing- Prefix

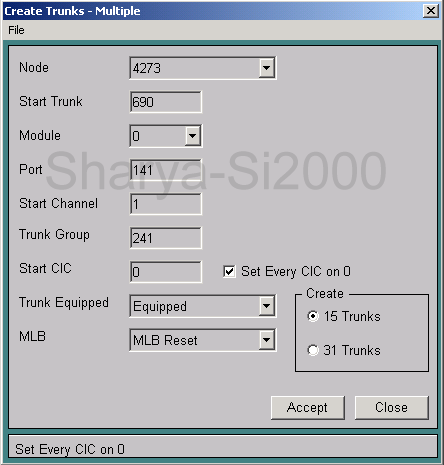

9. Создаем соединительные линии - trank:

CMG - Routing- Trunk- Global

10. Делаем рестарт транков:

CMG - Routing- Trunk- Reset

11. В зависимости от того, сколько встречная УПАТС выдает цифр информации АОН, выставляем различные значения в таблице Number Translation, в данном примере цифры 49- это внутризоновый код центральной АТС Si2000.

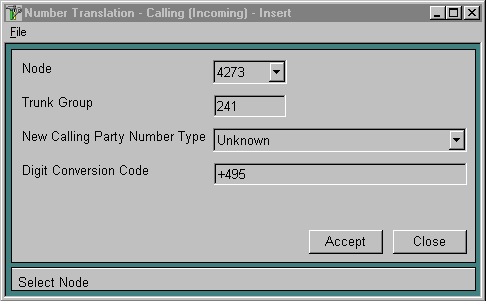

В том случае, если встречная УПАТС выдает 4 цифры информации АОН, выставляем следующие параметры в таблице: CMG - Routing - Trunk Group - Number Translation - Calling Party Number

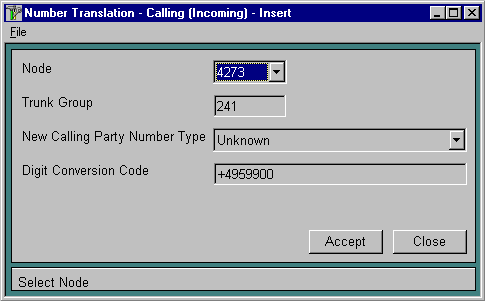

Если встречная УПАТС не выдает вообще никакой информации АОН, то можно сделать так, чтобы все номера, приходящие с УПАТС, определялись одним номером, установленным по умолчанию - 59900

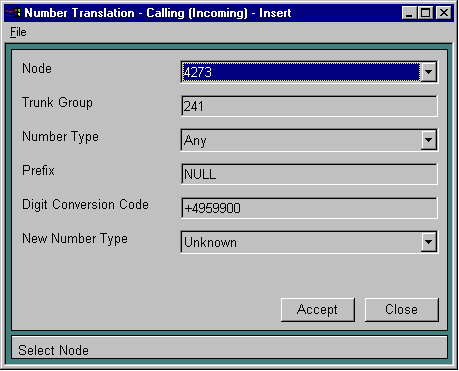

Для пакета ПО CS5083AA300 необходимо прописать в этой же таблице следующие параметры:

Все прочие дополнительные настройки маршрутизации производятся точно так же, как и для сигнализации ВСК.

Данный способ был опробован мною на трех различных УПАТС (на центральной АТС Si2000 V5 пакет ПО- 8.3 , - всё работало замечательно. Необходимо строго соблюдать указанные в данном описании параметры при описании порта, D- канала и Trunk Group.

Желаю всем удачи!!!
