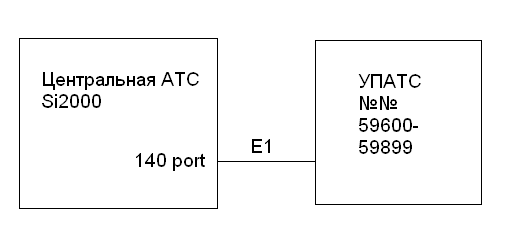

Подключение УПАТС через интерфейс PRI с использованием DDI и DN Range

Данный способ подключения является более сложным в реализации, однако он позволяет детализировать биллинг со стороны УПАТС. Данный способ был опробован на пакете 8.3, и на данном примере все работало. Но нет гарантии, что его можно один в один повторить на других узлах связи из за возможного различия в настройках на встречной УПАТС. Данный способ, действительно, на мой взгляд достаточно сложен и был мною опробован скорее в качестве эксперимента по использованию услуг DDI и DN Range при подключении через интерфейс PRI.

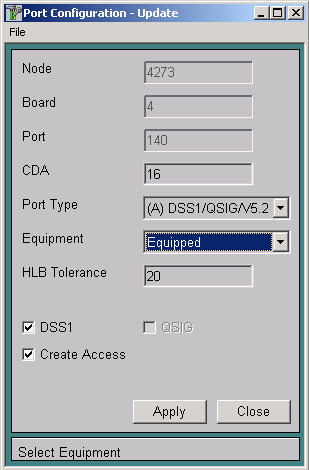

1. Включаем порт и выставляем на нем нужные параметры:

CMG- Global- HW Configuration- Port- Global

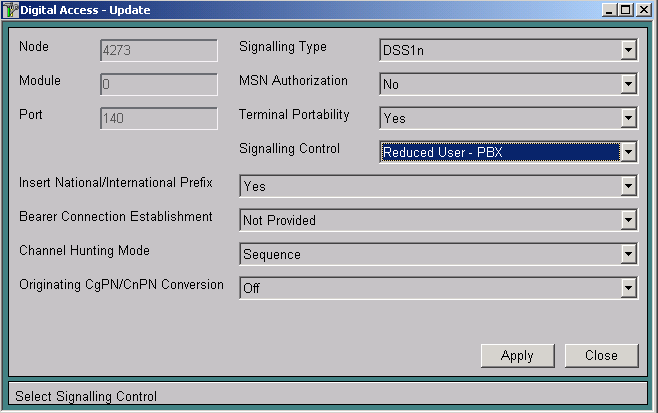

2. Описываем цифровой доступ:

CMG- Access- Digital

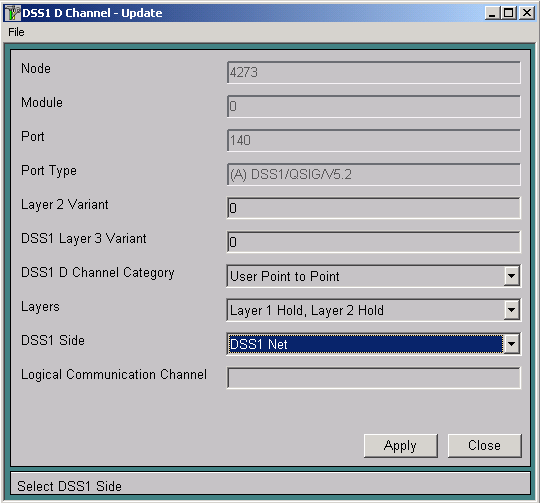

3. Описываем D- канал:

CMG- Signalling- ISDN- DSS1 D Channel

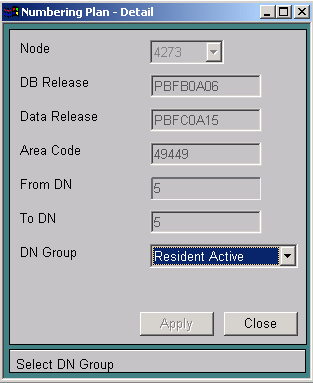

4. Добавляем номер (в данном случае всего один- 5) в план нумерации:

(В данном случае неизменной частью нумерации УПАТС (зависит от настроек УПАТС) является всего одна цифра- 5. )

SYS- Administration- Numbering Plan

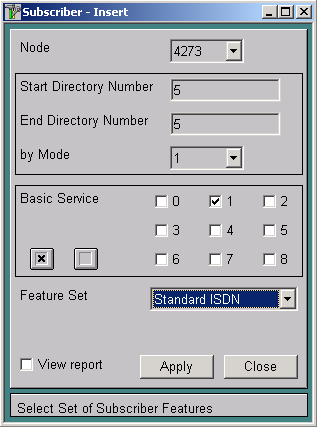

5. Создаем абонентский номер (также всего один- 5):

CMG- Subscriber- Subscriber

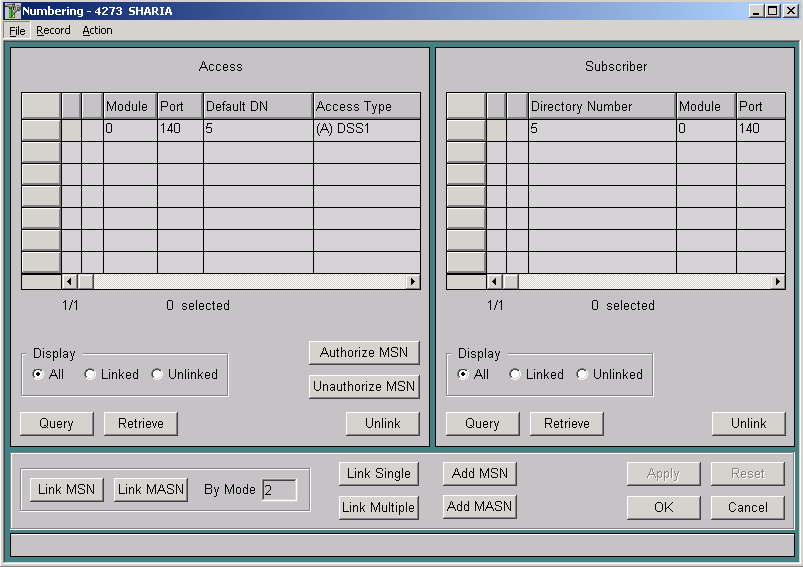

6. Прилинковываем созданный номер к цифровому доступу:

CMG- Access- Numbering (используем кнопку Link Single)

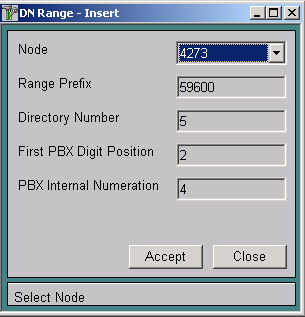

7. Создаем таблицу DN Range:

CMG- Subscriber- Direct Dialling In- DN Range- Insert

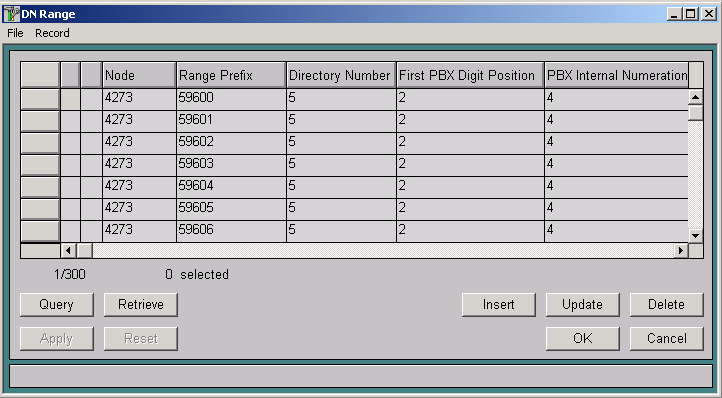

результат операции приведен ниже, операция повторяется отдельно для каждого номера от 59600 до 59899

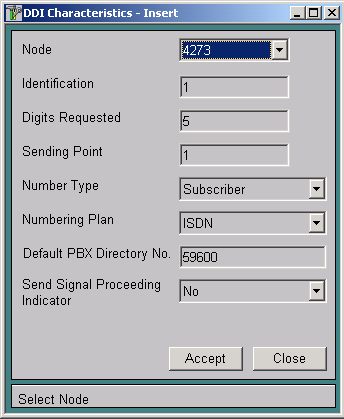

8. Описываем услугу DDI:

CMG- Subscriber- Direct Dialling In- Characteristics

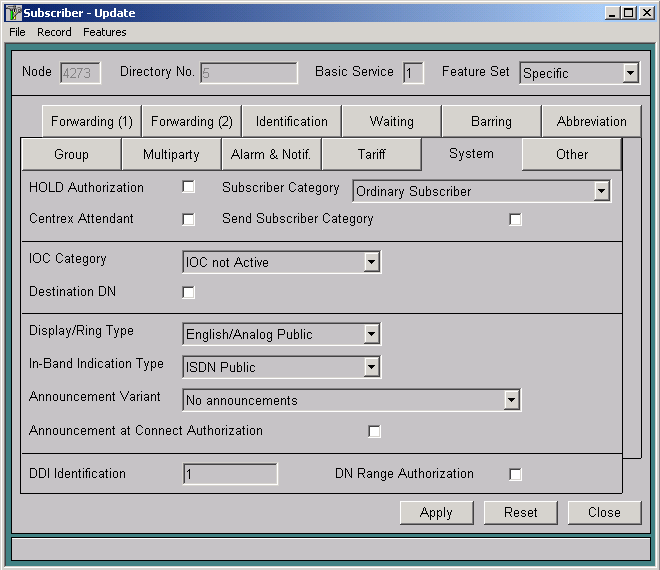

9. Абонентскому номеру -5 устанавливаем идентификатор DDI (равный 1):

CMG- Subscriber- Subscriber

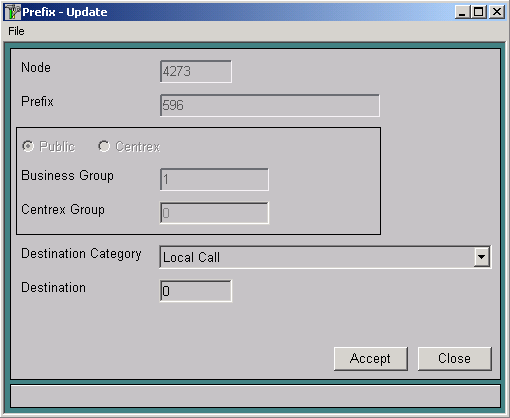

10. Создаем префиксы (596, 597, 598) и привязываем их к стандартной существующей локальной дистинации:

CMG- Routing- Prefix
