Подключение УПАТС через интерфейс PRI (без DDI)

На данном примере мы рассмотрим самый простой способ подключения учрежденческой АТС к станции Si2000. Данный способ зарекомендовал себя как вполне надежный, единственным недостатком его является то, что все номера при исходящей связи от УПАТС будут определятся одним и тем же номером (по умолчанию прилинкованным на порт PRI, в данном примере на 141 порт). Что в свою очередь может создавать проблемы с биллингом как местной так и междугородней связи со стороны УПАТС.

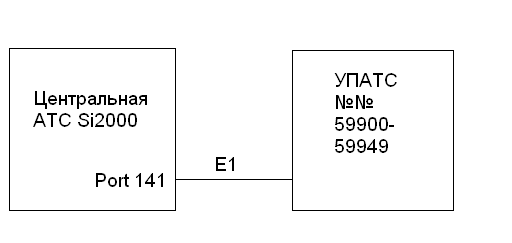

В данном случае мы будем подключать УПАТС емкостью 50 номеров к центральной АТС Si2000, с выделенной нумерацией 59900- 59949 (нумерация выделяется из диапазона центральной АТС)

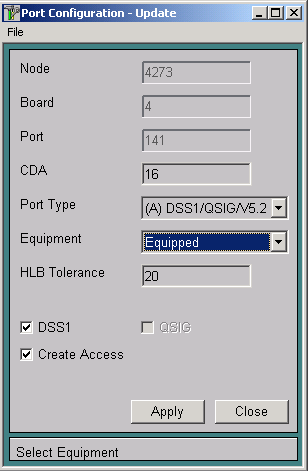

1. Включаем и выставляем необходимые параметры на порту Si2000, через который будет подключаться УПАТС

CMG- Global- HW Configuration- Port- Global (выдеяем 141 port)- Update

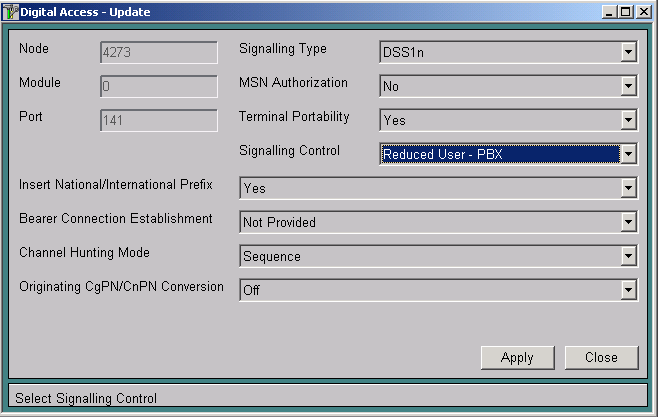

2. Описываем цифровой доступ:

CMG- Access- Digital (выделяем 141 port) - Update

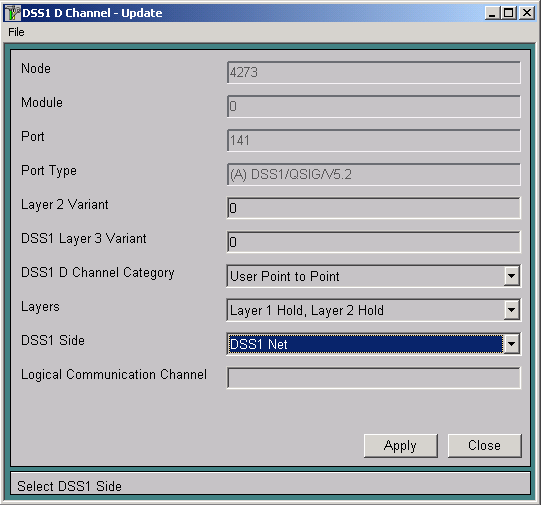

3. Описываем D- канал:

CMG- Signalling- ISDN- DSS1 D Channel - (141 port) - Update

4. Добавляем номера, которые будут прилинковываться на 141 порт в план нумерации (если они до этого не были прописаны в нашем плане нумерации)

SYS- Administration- Numbering Plan

From DN = 59900

To DN = 59949

DN Group = Resident Active

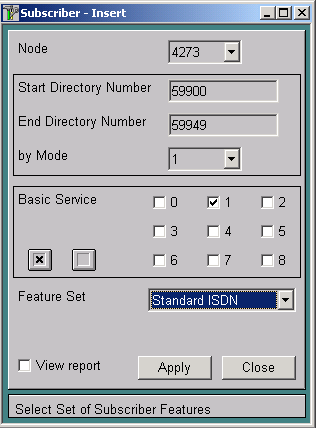

5. Создаем абонентские номера:

CMG- Subscriber- Subscriber- Insert

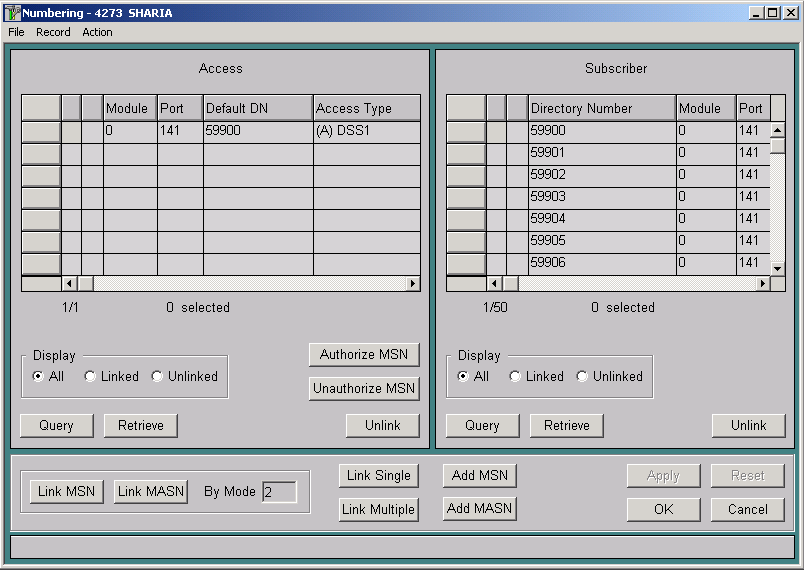

6. Прилинковываем созданные номера к цифровому доступу (141 порту)

CMG- Access- Numbering- выделяем 141 port в левой части и номера 59900-59949 в правой части, далее жмем Link Multiple (результат операции представлен ниже)

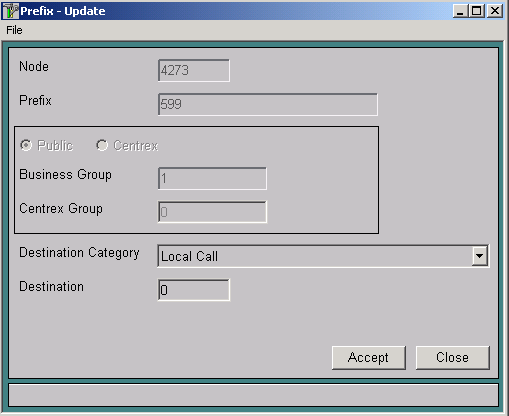

7. Создаем префикс выхода на УПАТС и связываем его с локальной дистинацией:

CMG- Routing- Prefix- Insert

Вот, в принципе и всё. Теперь всё должно работать. Посмотреть статус созданного доступа (количество свободных и занятых каналов в потоке) можно через CMG- Access- Status (0 module, 141 port). Сделать рестарт доступа можно через CMG- Access- Reset.

Всем удачи!!!
